Milyen közeg áramlik át a golyósszelepen?

Gyakori golyósszelepekkel szállított közegtípusok

A golyóscsapok a legtöbb csővezeték-termék közepén helyezkednek el, mert egy negyed fordulat szoros, alacsony ellenállású elzárást biztosít, függetlenül attól, hogy mi van a cső belsejében. A gyakorlatban az áthaladó médiák az ipari üzemekben egy maroknyi, ismétlődő kategóriába sorolhatók.

• Feldolgozási víz és kezelt víz — hűtőkörök, öblítővezetékek és általános használati víz a gyártóüzemekben.
• Savak és lúgok — sósav, kénsav, nátrium-hidroxid és hasonló fémkezelésben, galvanizálásban és kémiai szintézisben használt reagensek.
• Oldószerek és szerves vegyszerek — a gyógyszer- és biokémiai gyártásban használt hígítók, alkoholok és technológiai oldószerek.
• Sűrített levegő és inert gázok — pneumatikus vezérlővezetékek és nitrogén-öblítő rendszerek.
• Nagy tisztaságú folyadékok — ultratiszta víz és marató vegyszerek, amelyeket a félvezető- és napelem-gyártásban használnak, ahol a nyomokban való szennyeződés nem elfogadható.
• Tengervíz és tengeri folyadékok — akváriumi, tengeri és sótalanító csövek, amelyek erős ellenállást igényelnek a sóval és a biológiai szennyeződéssel szemben.

Hogyan határozza meg a test anyaga a média kompatibilitását

A szeleptesthez és -ülékhez használt műanyag az egyetlen legnagyobb tényező annak eldöntésében, hogy a golyóscsap melyik közeget hordozza biztonságosan. A fémszerelvények korrodálják vagy kiszivárogtatják az ionokat az érzékeny folyamatáramokba, ezért a műanyag csövek és a műanyag szelepalkatrészek az alapértelmezett választás a vegyszeres vagy nagy tisztaságú vezetékeknél. Az alábbi táblázat az anyag és a hordozó közötti tipikus illeszkedést mutatja be.

Az alapgyantán túl a tömítőanyagok, például az EPDM, az FPM vagy a PTFE ugyanahhoz a közeghez illeszkednek, mivel a vegyszerre minősített szeleptest csak annyira jó, mint a tömítő tömítés. A Jiangsu Leiting Precision New Materials, amely OEM golyóscsapokat szállít napelem-, félvezető-, vegyi-, vasgyártó- és gyógyszeripari csővezetékekhez, minden szelephez dokumentálja az anyagadatlapokat, így a gyanta és a tömítés kombinációja a beszerelés előtt ellenőrizhető a működési közeggel szemben.

Golyósszelep terméksorozat

A kézi, elektromos, pneumatikus, egy- és kettős csatlakozású konfigurációk a legtöbb közegkezelési igényt lefedik a vegyi, félvezető- és vízkezelő csövek esetében.

Beta-PPH kettős egység golyósszelep

Kézikönyv

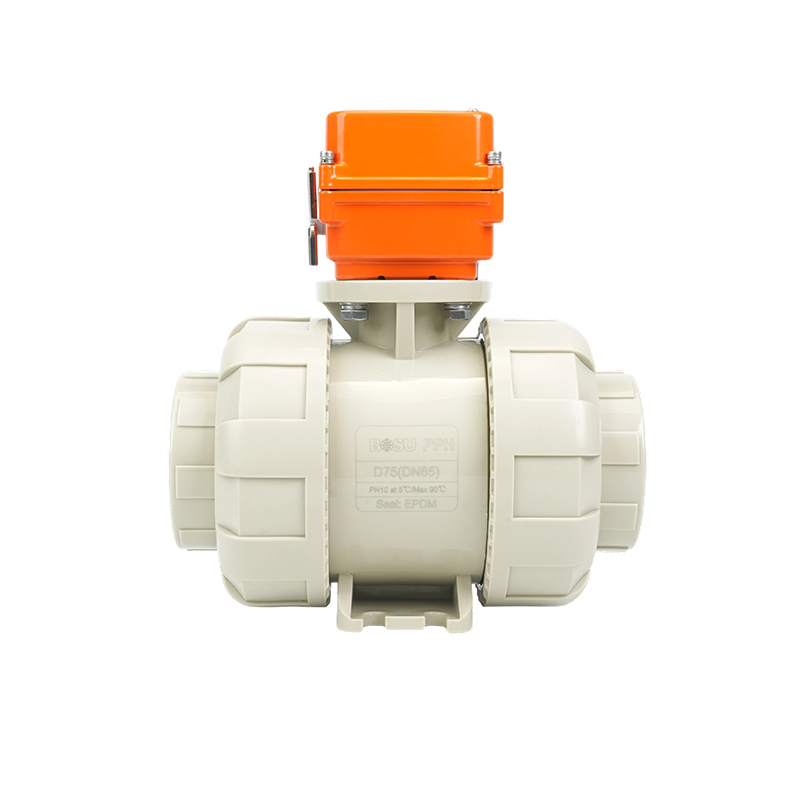

Beta-PPH elektromos kettős csatlakozású golyósszelep

Elektromos

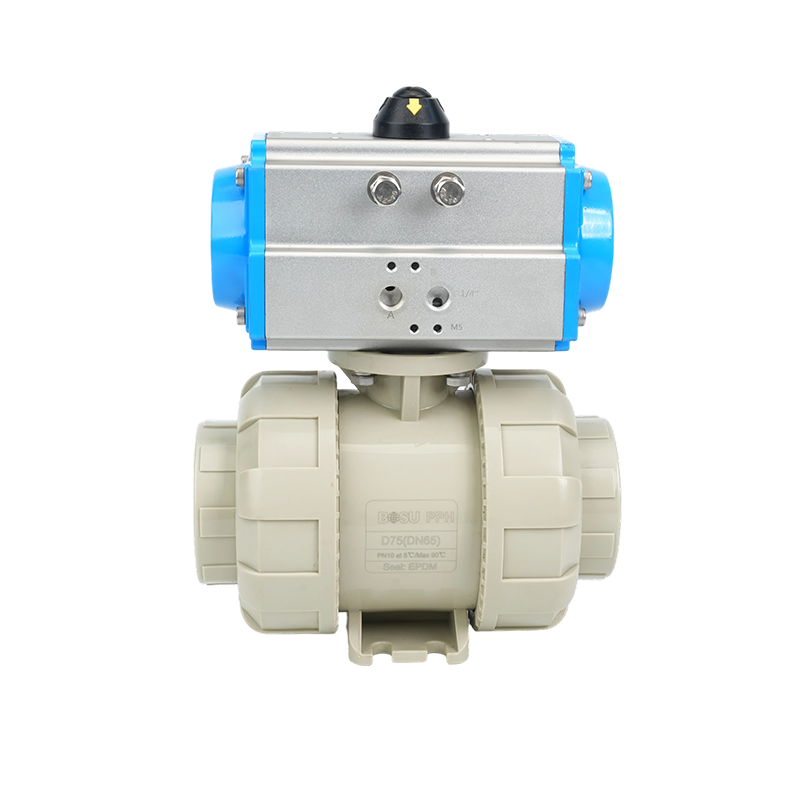

Béta-PPH pneumatikus kettős csatlakozású golyóscsap

Pneumatikus

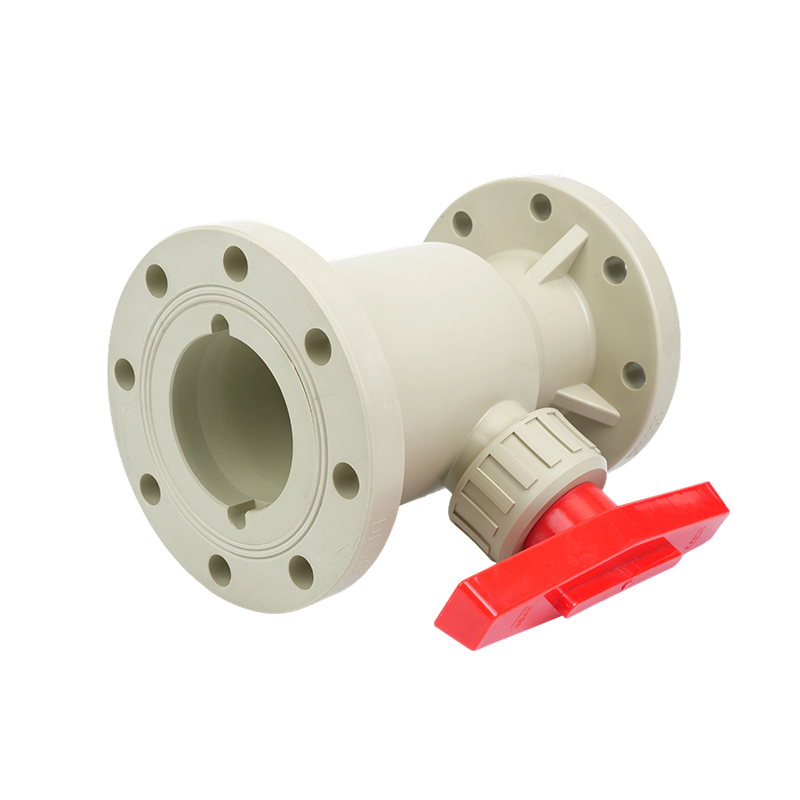

Béta-PPH karimás golyóscsap

Karimás

Egyszeres/kettős pneumatikus karimás golyóscsap

Egyszemélyes vagy Dupla

A szerkezeti tervezés és hatása a médiaáramlásra

A szelep szerkezete megváltoztatja azt, hogy egy adott közeg milyen jól mozog a rendszeren, nem csak azt, hogy a test milyen anyagból áll. Néhány szerkezeti tulajdonság a legfontosabb, ha a közeg agresszív, viszkózus vagy szigorú áramlásszabályozást igényel.

• Teljes furatú kontra csökkentett furatú golyó — a teljes furatú kialakítás a belső átjárót a csőátmérővel egyenlően tartja, ami csökkenti a viszkózus vegyszerek és iszapok nyomásesését.
• A kettős egyesülés véget ér — lehetővé teszi a szelep eltávolítását a vezetékről a cső elvágása nélkül, ami akkor hasznos, ha a közegben maradványok vagy lerakódások keletkeznek, amelyek rendszeres tisztítást igényelnek.
• Működtetési mód — a kézi fogantyúk alkalmasak az alacsony frekvenciájú lekapcsolásra, míg az elektromos vagy pneumatikus működtetők támogatják az automatizált adagolást és az ismételt ciklust a folyamatos folyamatközegeknél.
• Karimás csatlakozások — nagyobb átmérőjű és nagyobb nyomású, korrozív vagy forró folyadékot szállító vezetékek esetén merevebb csatlakozást biztosít.

Golyóscsap hozzáigazítása a médiához

A megfelelő szelep kiválasztása egy adott közeghez négy ellenőrzést jelent, amelyeket az üzemmérnökök általában lefuttatnak, mielőtt új csővezeték-termékekhez szelepet határoznának meg.

1. 01
   Határozza meg a média kémiáját. Ellenőrizze a koncentrációt, a hőmérsékletet és azt, hogy a folyadék oxidáló, részecsketartalmú vagy nagy tisztaságú-e.
2. 02
   Ellenőrizze a gyantatáblázatot. Hasonlítsa össze a médiát a PP-H, PPN vagy PVDF ellenállási adatokkal, ahelyett, hogy általános feltételezésekre hagyatkozna.
3. 03
   Erősítse meg a tömítés kompatibilitását. Az ülések és az O-gyűrűk gyakran meghibásodnak, mielőtt a szelepház megtörténne, ezért illessze az EPDM-et, az FPM-et vagy a PTFE-t ugyanahhoz a közeghez.
4. 04
   Érvényesítse a nyomást és a ciklus élettartamát. Ellenőrizze a névleges nyomásértéket (PN) a vezetéknyomással szemben, és válassza ki a kézi, elektromos vagy pneumatikus működtetést a ciklus gyakorisága alapján.

Iparágak és tipikus alkalmazások

Mivel a műanyag szeleprendszerek elkerülik a fémszerelvényeknél megszokott korróziós és ionkioldódási problémákat, a PP-H-ból, PPN-ből és PVDF-ből készült golyóscsapok az ipari csővezetékek széles tartományában jelennek meg.
