Műanyag csőcsatlakozás: Hogyan válasszunk anyagokat, tömítéseket és nyomásértékeket

Egy vegyi üzem leállító személyzetének egy munkája maradt az újraindítás előtt: cserélje ki a szivárgó tömítést egy 12 méteres szelepen egy teljesen hegesztett PPH vezetékben. Cutting the pipe meant a new spool, a new weld, a cooling wait and a second pressure test, four extra hours on a schedule with none to spare. One plastic pipe union at the valve inlet would have turned that job into a ten-minute task with a single strap wrench.

Ez a gyakorlati eset egy szakszervezet esetében, és ezért fontosabb a specifikáció, mint az egységár. A műanyag csőcsatlakozás kiválasztása öt döntésen múlik: a csőhöz illeszkedő test anyaga, a rendszerhez illeszkedő nyomásosztály, a közeget túlélő tömítés elasztomer, a csatlakozási módnak megfelelő végcsatlakozás és a térhez illeszkedő csatlakozási stílus. Get one wrong and you either leak at startup or lose the serviceability you paid for.

What a Plastic Pipe Union Is, and When It Beats a Coupling

A csatlakozó egy három részből álló szerelvény: két végtest, amelyek állandóan a csőhöz vannak csatlakoztatva hőolvasztással, tompahegesztéssel vagy menettel, és egy központi anya, amely a két oldalt összehúzza a tömítés ellen. That seal, usually an O-ring, sometimes a flat gasket or a PTFE-faced ring, sits in a groove on one mating face. Lazítsa meg az anyát, és a csatlakozás kinyílik; húzza meg és a tömítés újra formálódik. Semmi nincs vágva.

A tengelykapcsoló egy darabból álló szerelvény. Once pipe is fused or welded into it, the joint is permanent. That is fine on a straight run nobody will open, and it is smaller and cheaper. It is the wrong choice anywhere the line needs service.

The rule we give customers: put a union wherever a joint will be opened more than once in the life of the plant. A gyakorlatban ez azt jelenti:

  • A szivattyúk be- és kimeneténél a szelepeket és a szűrőket karbantartás céljából eltávolították
  • Where instruments, sight glasses or sampling points are replaced periodically
  • Ahol egy másik gyártó berendezései csatlakoznak egy másik karbantartási ciklushoz
  • Hosszú futások végén, így egy szakasz vágás nélkül kiemelhető

Reading a Union Specification: Five határozats in One Table

Az uniós cikkszámok hasonlóak, de nagyon különböző szerelvényeket írnak le. Az 1,0 MPa-os foglalat-fúziós PPH csatlakozó EPDM tömítéssel és az 1,6 MPa tompahegesztésű PVDF csatlakozó FPM tömítéssel nem cserélhető fel, még akkor sem, ha a külső átmérő megegyezik.

Table 1: The five specification decisions to settle before a plastic pipe union is ordered.
Decision Mit irányít Tipikus lehetőségek
Test anyaga Kémiai kompatibilitás, hőmérsékleti mennyezet, tisztaság, szilárdság Béta-PPH/PPH általános víz- és vegyszerhasználathoz; PPN ahol több erőre van szükség; PVDF for aggressive media, high purity and higher temperatures
Nyomásosztály Maximális üzemi nyomás, amelyet a csatlakozás üzemi hőmérsékleten tart 1,0 MPa, 1,6 MPa, 6 MPa
Tömítő elasztomer A legpuhább rész vegyszerállósága és hőmérsékleti határa EPDM, FPM, EPDM PTFE bevonattal
Csatlakozás befejezése Hogyan rögzíti a csatlakozó a csőhöz, és milyen szerszámokra van szükség Socket fúzió; rövid vagy meghosszabbított tompahegesztés; menetes anya vagy apa
Uniós stílus Hogyan találkozik az ízület a következő komponenssel Kettős egyesülés, egyetlen női unió, karimás test egyesülés

Seal Selection Is Where Most Union Problems Begin

A műanyag egyesülés teste ritkán hibásodik meg; a pecsét igen. Az EPDM az alapértelmezett víz, szennyvíz és sok híg vegyszer, és széles hőmérsékleti tartományban jól kezeli az időjárás viszontagságait. FPM suits oils, hydrocarbons and more aggressive media and tolerates higher temperatures. Ahol egyetlen elasztomer sem működik, ott a PTFE bevonatú EPDM gyűrű biztosítja a PTFE vegyszerállóságát a gumi rugalmasságával.

Két szokás akadályozza meg a legtöbb tömítéssel kapcsolatos leállást. Confirm compatibility against the real medium, concentration and operating temperature, not against a general chemical name. És tartson minden egyes mérethez tartalék tömítést a helyszínen, mert az újra nem tömíthető tömítés csak drága tengelykapcsoló. Amikor egy kötés már kilyukadt, általában a gyűrűn látható a meghibásodási mód: kompressziós készlet, egy éles csővég bevágása, duzzanat vagy a hornyából kinyomott gyűrű. Ezek a tünetek az egész növényen ismétlődnek, ezért érdemes elolvasni őket, nem pedig egyszerűen kicserélni. Lásd ezeket a megjegyzéseket common O-ring failures and how to identify them quickly .

A csatlakozóvég és a csőrendszer összeillesztése

A végcsatlakozás dönti el, hogy a csatlakozást hogyan kell beépíteni, és a cső eredeti szilárdságából mennyit tart meg a csatlakozás.

Socket fúziós uniók

Heated sockets melt the pipe end and the union end together, giving a homogeneous joint with no added material. This is the standard choice for PPH and PPN water and chemical lines at moderate diameters, and the fastest option with the right fusion tool.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal Ez a dugaszolóaljzat közepes átmérőjű PPH és PPN víz- vagy vegyszervezetékekhez használható, EPDM/FPM tömítéssel és 1,0 MPa névleges teljesítményig. Termék megtekintése →

Kiterjesztett tompahegesztési csatlakozások

Where the pipe itself is butt welded, usually at larger diameters and higher pressure classes, the union ends should be butt weld too. Extended socket ends give the welding machine more material to hold and produce a more forgiving weld.

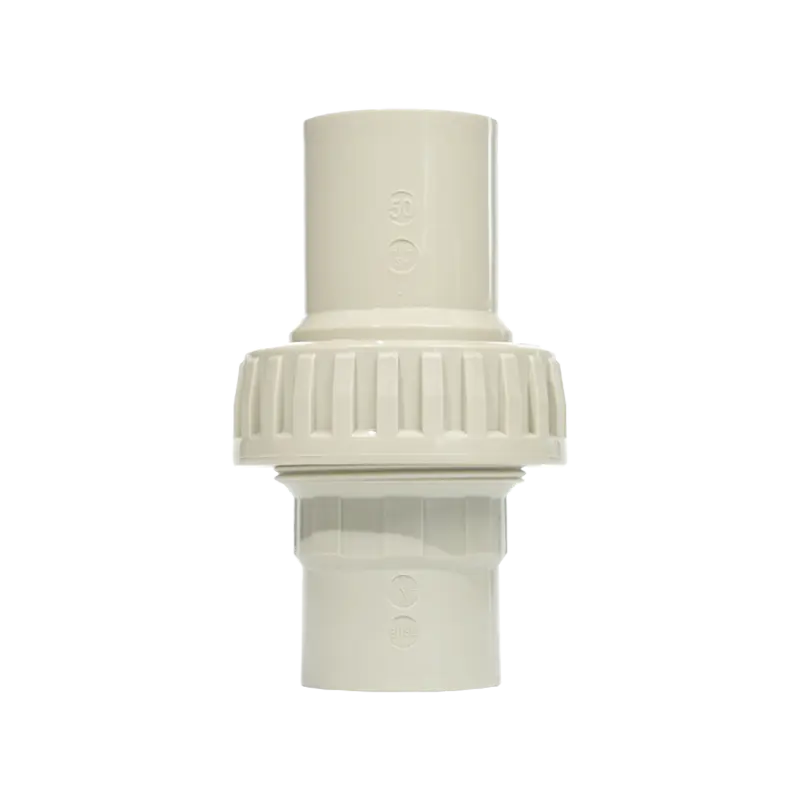

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM β-PPH kiterjesztett aljzatú tompahegesztési csatlakozás 1,0 MPa EPDM/FPM A tompahegesztett, nagyobb átmérőjű vagy nagyobb nyomású PPH vezetékekhez ez a meghosszabbított foglalatú csatlakozás extra hegesztési anyagot és elnézőbb kötést kínál, 1,0 MPa névleges erővel. Termék megtekintése →

Menetes szakszervezetek

Egyetlen anyacsatlakozó közvetlenül egy szivattyú, szelep vagy műszer apa-csatlakozójára csatlakozik, ami segít, ha a berendezés menetes csatlakozással érkezik. Threaded ends have practical limits on diameter and pressure, and they need tape or paste on the thread, never on the union's sealing face.

β-PPH Single Female Union with EPDM/FPM Seal β-PPH Single Female Union EPDM/FPM tömítéssel Menet a dugattyús szivattyú-, szelep- vagy műszercsatlakozókra; EPDM/FPM tömítése mérsékelt sav-/lúgállóságot biztosít az 1,0 MPa-os PPH foglalatos fúziós csővezetékekhez. Termék megtekintése →

Union bodies come from the same materials as the rest of the műanyag csőszerelvény sorozat , so a valve, fitting and pipe on one line can share a single grade and a single fusion procedure.

Beszerelés és nyomaték: A szivárgás öt oka

  1. Túlmelegedés a fúzió során. Too much heat creates an internal bead that narrows the bore and traps stress; túl kevés hideg ízületet hagy maga után. Follow the heating table for the actual diameter and material.
  2. Az anya túlhúzása. Kézzel meghúzva, plusz egy kis utolsó kanyar általában elég. Az extra erő deformálja az O-gyűrűt, nagy méreteknél megreped az anyák, és megnehezíti a következő szervizelést.
  3. Elmozdult vagy rosszul beállított tömítés. A hornyából kigördülő gyűrű nem tömít, bármilyen nyomatékot is alkalmazunk.
  4. Nem támogatott cső. A union carrying the weight of an unsupported span sits under constant bending stress. Támassza meg mindkét oldalát az ízülethez közel.
  5. Tömítőanyag a tömítőfelületen. A szalag vagy paszta csak a menetes végekre vonatkozik; a tömítés felületén szennyezi az elasztomert és szivárgási utat hoz létre.

Nyomáspróba a szigetelés előtt, nem utána. Az a szakszervezet, amely harminc percig tartja a másfélszeres üzemi nyomást, sokkal kevésbé valószínű, hogy bárkit is meglepne induláskor.

Rövid beszerzési ellenőrzőlista

  • Az anyagminőség a csőhöz igazítva és a tényleges közeghez képest megerősítve
  • Nyomásosztály megegyezik a csővel, az üzemi hőmérsékletre csökkentve
  • A rajzon vagy a beszerzési rendelésen megnevezett elasztomer tömítést nem hagyják a szállító alapértelmezésére
  • A végkonfiguráció és a méretek a helyszínen alkalmazott csőszabvány szerint ellenőrizve
  • Tartalék tömítések rendelése a szakszervezetekkel együtt

Két figyelmeztető jel számít. Ha a szervet általános PPH-ként jegyzik besorolás nélkül, és a pecsét névtelen, akkor nem lehet auditálni, hogy mi érkezik, ami egy szabályozott vagy nagy értékű vonalon nagyobb kockázatot jelent, mint a szállítók közötti árkülönbség.

GYIK: Műanyag csőcsatlakozások a gyakorlatban

Felbontás után újra felhasználható a műanyag csőcsatlakozás?

Igen, ha az anyamenetek és mindkét végfelület sértetlen. Cserélje ki magától értetődően a tömítést, mivel az elasztomerek kompressziós készletet vesznek igénybe, és másodszor is ritkán tömítenek.

Mi a különbség a csatlakozó és a karima között?

A karimás csatlakozás két karimás felületet, egy tömítést és egy csavargyűrűt használ. A csatlakozó egy menetes anyát és egy tömítést használ. A szakszervezetek gyorsabbak és kevesebb helyet igényelnek; a karimák nagyobb átmérőknek és nagyobb terheléseknek is megfelelnek.

Miért szivárgott ki a szakszervezetem egy rutinszerviz után?

Általában a tömítést elmozdították, becsípték vagy rossz elasztomerre cserélték, vagy tapintással meghúzták az anyát. Check the ring first; a test ritkán az oka.

Adja meg a csatlakozást a cső megadásának módjával: anyag, nyomásosztály, tömítés, majd végcsatlakozás. A szakszervezet egy szerviz alkatrész, ezért válassza azt a technikus, aki három év múlva nyitja meg, ne csak a szerelő, aki ma illik hozzá.

A szakszervezetek ugyanabba az anyagcsaládba tartoznak, mint a körülöttük lévő cső, szerelvények és szelepek. Béta-PPH, PPN és PVDF termékcsaládunk az ezekben a rendszerekben használt 1,0 MPa, 1,6 MPa és 6 MPa osztályokat fedi le, és a gyártást 2024 decemberétől 81 szabadalom védi. Ha egy sorlistán dolgozik, és meg kell erősítenie a szövetség törzsét, pecsétjét vagy végkonfigurációját, küldje el a rajzot és a közepes részleteket, és mi párosítjuk.
