Mitől kritikusak a segédanyagok a csőrendszerek számára?

Az ipari csőrendszerekben a Segédanyag sorozat nem opcionális kiegészítők, hanem alapvető alkatrészek, amelyek biztosítják a rendszer tömítésének integritását, stabilitását és hosszú távú megbízhatóságát. A karimás tömítésektől és a rugalmas csatlakozóktól a csőbilincsekig, fúvókákig és mechanikus szerelvényekig ezek a segédanyagok közvetlenül befolyásolják a csővezeték nyomástartó képességét, a közegek kompatibilitását és a karbantartási ciklusokat. A mérnöki gyakorlat adatai szerint A csővezeték szivárgási eseteinek körülbelül 80%-a a nem megfelelő segédanyag-választásból vagy a helytelen telepítésből ered. , nem pedig magának a fő csőanyagnak a hibáit. Ezért az Segédanyag sorozat tudományos konfigurálása az elsődleges lépés az ipari csőrendszerek biztonságos működésének biztosításában a vegyi feldolgozásban, vízkezelésben, gyógyszergyártásban és kapcsolódó alkalmazásokban.

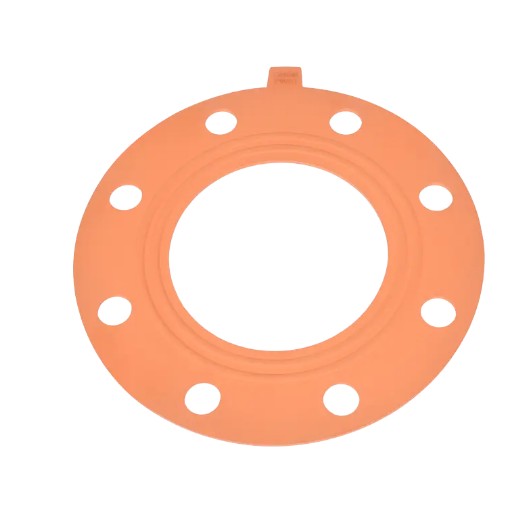

Karima tömítés sorozat: A tömítőrendszerek első védelmi vonala

A karimás tömítések kritikus tömítőelemek a csővezetékek csatlakozásainál, amelyek megakadályozzák a közeg szivárgását. Az anyagösszetételtől és a működési feltételektől függően az általános karimás tömítéstípusok közé tartozik az EPDM (etilén-propilén-dién-monomer), az FPM (fluor-karbon gumi) és az EPDM PTFE kompozit tömítések, amelyek mindegyike különböző hőmérséklet-tartományokhoz és kémiai környezetekhez alkalmas.

A főbb tömítőanyagok teljesítményének összehasonlítása

Specifikációs rendszer és kiválasztási alapok

A karimás tömítés specifikációs rendszer a névleges átmérő (DN) szabványokat követi, beleértve a közös specifikációkat is DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , amely több alkalmazást is lefed az alacsony nyomástól a magasig. A kiválasztásnak a következő három dimenzióra kell összpontosítania:

• Médiakompatibilitás: Erős savak vagy lúgok szállításakor előnyben részesítjük a PTFE kompozit tömítéseket; szabványos vízrendszerekhez EPDM tömítések használhatók a költségek csökkentése érdekében.
• Hőmérséklet és nyomás illesztése: Ha az üzemi hőmérséklet meghaladja a 150°C-ot, vagy a nyomás meghaladja a PN16-ot, FPM vagy spirálisan tekercselt fém tömítéseket kell választani a gumi öregedésének és meghibásodásának megelőzése érdekében.
• A karima felületének konfigurációja: A megemelt felületű (RF) karimák megfelelnek a lapos tömítéseknek, míg az apa- és csatlakozó (MFM) karimáknál helymeghatározó gyűrűs tömítésekre van szükség, hogy megakadályozzák a telepítési hibákat.

Rugalmas csatlakozó sorozat: kulcsfontosságú alkatrészek a vibráció és a hőeltolódás elnyeléséhez

A szivattyúberendezések és a csőrendszerek között rugalmas csatlakozók szolgálják a mechanikai rezgések elnyelésének, valamint a hőtágulás és -összehúzódás kompenzálásának kritikus funkcióját. A PPH (polipropilén homopolimer) karimás rugalmas csatlakozók kiváló vegyszerállóságukkal a vegyi csőrendszerek szabványos konfigurációivá váltak.

Alkalmazási különbségek a koncentrikus és excentrikus rugalmas csatlakozók között

A koncentrikus karimás flexibilis csatlakozók alkalmasak azonos csőátmérőjű egyenes vonalú csatlakozásokhoz, hatékonyan elnyelve axiális elmozdulás 10-15 mm . Az excenter szűkítő karimás flexibilis csatlakozókat viszont a különböző csőátmérők közötti átmenetekhez használják, közös specifikációkkal, mint pl. D40×32, D50×32, D50×40, D63×32, D63×40 , rugalmas pufferelési funkcionalitás fenntartása az átmérő-átmenetek elérése mellett.

A PPH rugalmas csatlakozók műszaki előnyei

• Kémiai korrózióállóság: A PPH anyag ellenáll a legtöbb kémiai közegnek 1-14 pH-tartományon belül, alkalmas pácolásra, galvanizálásra, szennyvízkezelésre és más erősen korrozív környezetre.
• Hőmérséklet teljesítmény: Folyamatos üzemi hőmérséklet 100°C-ig, rövid távú tűréssel 110°C-ig, megfelel az általános ipari forró folyadék szállítási követelményeknek.
• Mechanikai szilárdság: A szakítószilárdság 25 MPa és a folyáshatár 22 MPa, amely biztosítja, hogy a névleges nyomás 1,5-szeresénél hidrosztatikus vizsgálat során ne szakadjon meg vagy deformálódjon.
• Élettartam: Normál működési feltételek mellett a PPH rugalmas csatlakozókat 50 év feletti élettartamra tervezték, jelentősen csökkentve a rendszer karbantartási gyakoriságát.

Csőbilincsek és mechanikus szerelvények sorozat: Alapvető támogatás a csővezetékek rögzítéséhez és a berendezések karbantartásához

A csőbilincsek nélkülözhetetlen rögzítőelemek a csővezeték-szerelés során, korlátozzák a csővezeték elmozdulását, egyenletesen osztják el a támasztóerőket, és megakadályozzák a csővezeték folyadékütés okozta kilengését. A PPH csőbilincsek ugyanolyan vegyszerállósággal rendelkeznek, mint magának a csőtestnek, elkerülve a fémbilincseknél általánosan előforduló elektrokémiai korróziós problémákat.

A csőbilincs műszaki adatai és teherbírása

A csőbilincs sorozat a teljes átmérő tartományt lefedi DN15 (D20) – DN50 (D63) , felpattintható vagy csavarral meghúzható szerkezetekkel. Példaként a DN32 csőbilincset figyelembe véve szabványos teherbíró képessége nem kisebb, mint 500N , amely képes ellenállni a dinamikus ütközési erőknek, amelyek akkor keletkeznek, amikor a belső folyadékáramlási sebesség eléri a 4,5 m/s-t. Többrétegű csővezeték párhuzamos telepítési forgatókönyvek esetén a réteges elrendezési stratégia javasolt, a rétegek közötti távolság megtartásával ≥150 mm a karbantartási műveletek megkönnyítése érdekében.

A mechanikus szerelvények funkcionális értéke

A húzófogantyúkat és a csuklópánt sorozat szerelvényeit elsősorban a berendezések burkolatán és az ellenőrző nyílások fedelén lévő nyitási mechanizmusokhoz használják. Az üvegszál erősítésű PP-ből készült nagy teherbírású zsanérok egy egységnyi teherbírást biztosítanak 80-120 kg , alkalmas gyakran nyitható/zárt alkalmazásokhoz, például nagy szűrőberendezésekhez és reaktoraknákhoz. A kis csuklópántok alkalmasak kis terhelésű forgatókönyvekhez, például műszerdobozokhoz és vezérlőszekrényekhez, szabványos rögzítési furatok távolságával 25mm × 40mm , kompatibilis a szabványos fémlemez kivágási méretekkel.

Spirálfúvóka-sorozat: Alapelemek a hatékony tömegátvitelhez és -elosztáshoz

A spirális fúvókák a folyadékot üreges kúpos vagy tömör kúpos permetlé alakítják át egy egyedülálló spirális áramlásvezető szerkezeten keresztül, amelyet széles körben használnak gázmosó, hűtés, tűzvédelmi sprinkler rendszerekben és vegyi reakciótornyokban. Legszembetűnőbb jellemzőjük az kivételes dugulásgátló képesség , a fúvóka kimeneti átmérőjének legfeljebb 3-szoros átmérőjével, így alkalmasak lebegő részecskéket tartalmazó keringtető vízrendszerekhez.

Műszaki paraméterrendszer spirális fúvókákhoz

A fúvóka anyagának és működési állapotának megfelelő

A spirális fúvókatestek jellemzően PPH vagy üvegszál erősítésű polipropilénből készülnek, kerámia vagy 316 literes rozsdamentes acél betétekkel a fúvókamaghoz. Füstgáz-kéntelenítő (FGD) rendszerekben, ahol a hígtrágya szilárdanyag-tartalma eléri 15%-20% , teljes átfolyású, nem csökkentett átmérőjű spirálfúvókákat kell kiválasztani, biztosítva a ≥15 mm minimális átmérőt. A félvezető ultratiszta vizes rendszerekben PTFE fúvókák szükségesek annak biztosítására, hogy az extrahálható ionok tartalma az alatt maradjon 0,1 ppb .

Színes szerelvények sorozat: Gyakorlati megoldások az azonosításkezeléshez és a rendszervizualizációhoz

A színes csőszerelvények különböző színeket használnak a közegtípusok vagy a folyamatfolyamatok megkülönböztetésére, hatékony eszközként szolgálva a csőrendszer-kezelés hatékonyságának javítására. Nagy ipari létesítményekben a szabványos színkóddal csökkentheti a karbantartási válaszidőket 30-40% és jelentősen csökkenti a helytelen működés kockázatát.

Ajánlott ipari színkódolási szabványok

• Zöld: Folyamat hűtővíz, keringtető vízrendszerek
• Kék: Sűrített levegő, műszeres levegőrendszerek
• Sárga: Vegyszerszállítás, savas és lúgos közegek csővezetékei
• Piros: Tűzvédelmi víz, magas hőmérsékletű gőzrendszerek
• Szürke/fekete: Vízelvezető, kipufogógáz-kezelő rendszerek
• Fehér/átlátszó: Ultratiszta víz, élelmiszer-minőségű közeg

A színes szerelvények alapanyaga továbbra is a szabványos PPH, a színek koextrudálással vagy fröccsöntéssel kerülnek a felületi rétegbe, jellemzően kb. 0,5-1,0 mm , anélkül, hogy befolyásolná a szerelvény test szilárdságát vagy vegyszerállóságát. Meg kell jegyezni, hogy az erős kültéri UV-sugárzásnak kitett területeken UV-stabilizált színkeveréket kell választani, hogy megakadályozzák a színfakulást, amely veszélyeztetheti az azonosítás hatékonyságát.

Rendszerintegrációs és kiválasztási stratégia

A kiválasztás Auxiliary Material Series nem elszigetelten, hanem a fő csőrendszerrel összehangoltan kell megtervezni. A következők a mérnöki gyakorlatból bevált kiválasztási stratégiák:

Teljes életciklus-költség elemzési módszer

A segédanyag-megoldások összehasonlításakor a figyelmet nem szabad kizárólag a kezdeti beszerzési költségekre korlátozni; teljes életciklus költséget (LCC) kell kiszámítani. Példaként a DN50 vegyi csővezetékeket vesszük, bár az EPDM PTFE kompozit tömítések kezdeti költsége kb. 40%-kal magasabb mint a szabványos EPDM tömítések, erősen korrozív működési körülmények között csereciklusuk 6 hónapról több mint 3 évre nyúlik, így az átfogó karbantartási költségek több mint 60% .

Kompatibilitási mátrix ellenőrzés

A média-anyag kompatibilitási mátrix létrehozása kritikus lépés a kiválasztási hibák elkerülésében. Például klórtartalmú fehérítő (nátrium-hipoklorit koncentráció > 10%) szállításakor az EPDM tömítések gyorsan öregszenek és megrepednek, ami helyett PTFE vagy FPM anyagokra van szükség. A 80°C feletti melegvizes rendszerekben az FPM kompressziós beállított értéke (<15%) lényegesen jobb, mint az EPDM (>25%), így biztosítja a hosszú távú tömítési megbízhatóságot.

Szabványosítás és készletoptimalizálás

Javasoljuk, hogy a segédanyagok specifikációit négy alapátmérőre szabványosítsák – DN15, DN25, DN50, DN100 – az alkalmazási forgatókönyvek több mint 80%-át lefedi. A specifikációk változatosságának csökkentésével az alkatrészek készletezési költségei csökkenthetők 35%-50% , miközben lerövidíti az anyagmozgatási időt a sürgősségi javítások során. A nem szabványos követelményekhez speciális üzemi körülmények között célszerű fenntartani a 10-15% testreszabási arány a rendszertervezés rugalmasságának biztosítása érdekében.
